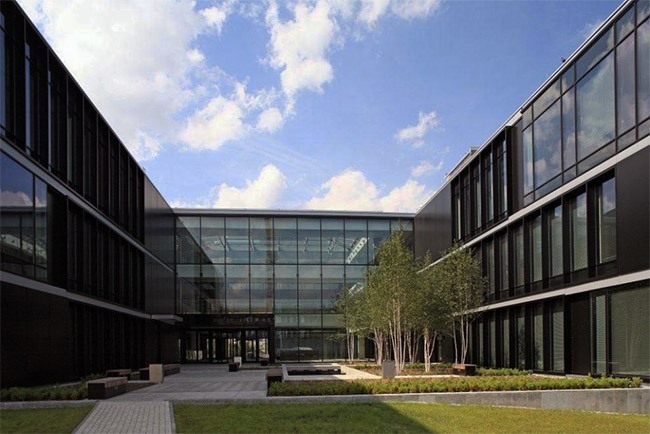

MB-TT50

Die neue moderne VorhangfassadeMB-TT50 geht in Sachen Funktionalität und Effektivität gegenüber klassischen Fassaden einen Schritt weiter. Sie bietet außerordentliche Dämm- und Dichtigkeitseigenschaften, die durch eine 3-Zonen-Kaskaden-Entwässerung und Belüftung der Glasfalze erreicht wird. Ihre innovative Bauweise ermöglicht es, die für die Herstellung und Konstruktion der gesamten Vorhangfassade benötigte Zeit zu optimieren. Sie dient als Basissystem für Varianten mit Einbruchhemmung und Feuerschutz.

Eigenschaften und Vorteile:

• verbesserte Wärmedämmung - Uf ab 0,6 W/m2K
• Verglasung bis 56 mm
• Große Auswahl an Winkelverbindungen für mehr Flexibilität beim Design
• Hoch belastbare Pfosten-Riegel-Verbindungen (2,5 KN) in Kombination mit einer Vielzahl verwendbarer Verglasungen ermöglichen den Einsatz von großen, schweren Scheiben
• Das 3-Zonen-Kaskaden-Entwässerungs- und Belüftungssystem mit Dichtungssatz bietet Schutz selbst gegen ungünstigste Witterungsverhältnisse
• Große Auswahl an* Einsatzelementen wie Fenstern und Türen, Dachlüftungen, und Parallel-Ausstell-Fenstern
• Optional: Semi-Structural-Glazing EFEKT
• Einhaltung der Anforderungen der CE-Kennzeichnung
• Verdeckt angeordnete Lüftungen

Downloads Informationsblatt MB-TT50 MB-TT50 Die neue moderne VorhangfassadeMB-TT50 geht in Sachen Funktionalität und Effektivität gegenüber klassischen Fassaden einen Schritt weiter. Sie bietet außerordentliche Dämm- und Dichtigkeitseigenschaften, die durch eine 3-Zonen-Kaskaden-Entwässerung und Belüftung der Glasfalze erreicht wird. Ihre innovative Bauweise ermöglicht es, die für die Herstellung und Konstruktion der gesamten Vorhangfassade benötigte Zeit zu optimieren. Sie dient als Basissystem für Varianten mit Einbruchhemmung und Feuerschutz. Eigenschaften und Vorteile: verbesserte Wärmedämmung - Uf ab 0,6 W/m2K Verglasung bis 56 mm Große Auswahl an Winkelverbindungen für mehr Flexibilität beim Design Hoch belastbare Pfosten-Riegel-Verbindungen (2,5 KN) in Kombination mit einer Vielzahl verwendbarer Verglasungen ermöglichen den Einsatz von großen, schweren Scheiben Das 3-Zonen-Kaskaden-Entwässerungs- und Belüftungssystem mit Dichtungssatz bietet Schutz selbst gegen ungünstigste Witterungsverhältnisse Große Auswahl an* Einsatzelementen wie Fenstern und Türen, Dachlüftungen, und Parallel-Ausstell-Fenstern Optional: Semi-Structural-Glazing EFEKT Einhaltung der Anforderungen der CE-Kennzeichnung Verdeckt angeordnete Lüftungen

Leistungsdaten:

Luftdurchlässigkeit: Klasse AE 1350Pa, EN 12153:2004; EN 12152:2004
Windlastbeständigkeit: Klasse 2700 Pa, EN 12179:2004; EN 13116:2004
Wasserdichtigkeit: Klasse RE 1500Pa, EN 12155:2004; EN 12154:2004
Wärmedämmung (Uf): Ab 0,5 W/m2K
Einbruchwiderstand: WK2, WK3

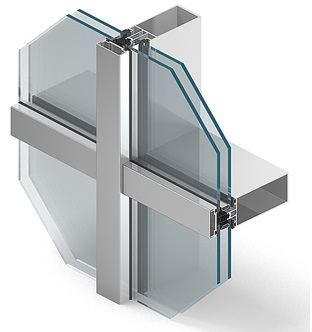

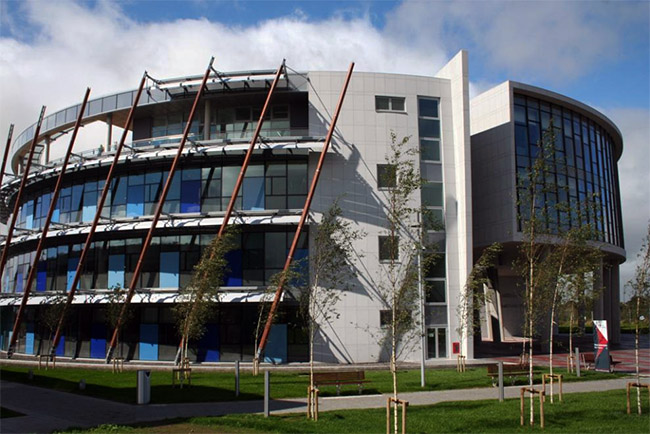

MB-SR50N

Das System ist für die Planung und Fertigung von leichten flachen Vorhangwänden als aufgehängte oder füllende Konstruktionen sowie von Dächern, Oberlichtern und anderen Konstruktionen bestimmt. Es stellt eine Variante des populären Fassadensystems MB-SR50 dar und trägt den aktuellen Trends in der Architektur Rechnung.

Die Form von Pfosten und Riegeln lässt ästhetische Fassaden mit sichtbaren schmalen Trennlinien errichten und sichert zugleich die Dauerhaftigkeit und Festigkeit der Konstruktion. Die für das System MB-SR50 charakteristische Abrundung der Profile mit dem Radius von 2,5 mm wurde im System MB-SR50N mit der sog. scharfen Kante ersetzt. Dadurch wird die Optik der Fassade verbessert - die angewandten Profilformen können so ausgewählt werden, dass sie im Innenbereich der Vorhangfassade zu einer optischen Einheit verschmelzen. In der Ansicht bildet die verbaute Verglasung ein einheitliches Fachwerk. Dies ermöglicht zugleich eine ästhetische und genaue Verbindung mit anderen Bauteilen: Innenwänden und aufgehängten Decken.

Charakteristisch für das System MB-SR50N sind auch ein breiter Maßbereich für Pfostenprofile (von 65 mm bis 325 mm) und Riegelprofile (von 5 mm bis 189,5 mm) sowie moderne Lösungen für Zubehör und Verbindungsprofile. Sie ermöglichen, den Bereich von übertragenen Kräften zu erhöhen - die Füllung eines Festmoduls der Fassade kann bis zu 450 kg schwer sein. Das System MB-SR50N gewährt auch Freiheit bei der Planung von Befestigungspunkten der Fassade, und ein breiter Verglasungsbereich ermöglicht den Einsatz von großflächigen Gläsern und 3-Scheiben-Verbundglas.

Der Einsatz eines durchgehenden Isolierstegs aus dem Dämmmaterial Hart-PVC sowie von profilierten EPDM-Glasdichtungen sorgt für das entsprechende Wärmedämmvermögen und begrenzt aufs Minimum die Tauwasserbildung an den Aluminiumteilen.

Eine ästhetische Variante des Systems MB-SR50N sind - wie auch bei früheren Vorhangwänden in Pfosten-Riegelbauweise — die Varianten PL (sog. horizontale und vertikale Linie, in der die horizontale und vertikale Gliederung optisch hervorgehoben wird) und die Variante EFEKT, Semi-Structural-Glazing-Fassade. Besonders bemerkenswert ist jedoch die Variante mit erhöhtem Wärmeschutz MB-SR50N HI, in der spezielle 2-Komponenten-Isolatoren eingesetzt wurden.

Im System MB-SR50N können Fenster und Türen unterschiedlicher Art eingesetzt werden, davon auch spezielle Fassadenfenster: Klappflügelfenster und Dachflächenfenster. Einen besonderen Eindruck macht die Fassade mit integrierten Fenstern, für die das System MB-SR50 IW die Basis darstellt.

Durch den Einsatz von nicht brennbaren Sandwich-Paneelen, wie Mineralwolle und Gipskartonplatten, im Sturz- und Brüstungsbereich, kann er - wie das auch bei anderen ALUPROF Fassadensystemen der Fall ist -in Feuerschutzklassen EI30 und EI60 (je nach Aufbau) klassifiziert werden.

Zur Ausführung einer horizontal und vertikal geteilten Wand wurden spezielle Laschprofile sowie speziell angepasste Andruck- und Abdeckleisten entwickelt. Dadurch gibt es keine Einschränkungen in der Gestaltung des Baukörpers und es kann auf den Einsatz von speziellen Winkelprofilen verzichtet werden. Das Referenzdokument für die Konformitätserklärung für Vorhangfassaden im System MB-SR50N ist die europäisch harmonisierte Norm „PN-EN 13830 Vorhangfassaden - Produktnorm“.

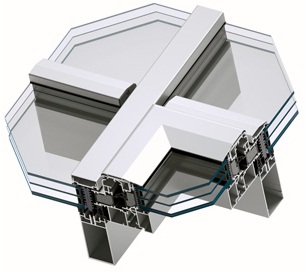

MB-RW Dachfenstersystem

Bei der Konstruktion vieler Dächer, unabhängig von ihrem Charakter, spielen Fenster eine wichtige Rolle, da sie für die Lüftung wesentlicher Teile des Gebäudes zuständig sind. In der Regel befinden sich diese Fenster in einer Höhe, in der der Zugang für eine eventuelle Reparatur den Einsatz geeigneten Geräts erfordert. Aus diesem Grund müssen sie langlebig, dicht und über Jahre hinweg zuverlässig sein. Fenster, die sich in verglasten Dachflächen befinden, müssen über besondere Eigenschaften verfügen. Neben der Eigenschaft, dass sie sich öffnen lassen, müssen sie hinsichtlich der Ästhetik, Verglasungsmöglichkeiten sowie der Wärmedämmung im höchsten Maße an den Rest der Konstruktion angepasst sein.

Bei MB-RW handelt es sich um ein modernes System, das den immer höheren Anforderungen, die an die Wärmedämmung und Bedienungsfreundlichkeit gestellt werden, entspricht. Dieses System ergänzt das Angebot von energiesparenden Aluminiumsystemen der Firma Aluprof. Die Fenster dieses Systems sind für die Montage in Dächern bestimmt, die aus Pfosten-Riegelsystemen der Produktgruppen MB-SR50N und MB-TT50 aufgebaut sind, die gegenüber der Waagerechten einen Neigungswinkel von 3° bis 75° aufweisen können. Die Dachfenster können zwischen den Mittellinien der Dachsparren und Pfetten Abmessungen von bis zu 2,5 m und ein Gewicht von bis zu 200 kg aufweisen.

Die hohe Wärmedämmung sowie die große Auswahl an Verglasungen des Systems MB-RW von 32 bis 51 mm) ermöglichen die Umsetzung von Projekten, bei denen Schwerpunkt auf eine hohe Energieeffizienz des Gebäudes gelegt wird. Zu diesem Zweck werden entsprechend geformte Isoliermaterialien verwendet. Die speziell entwickelten Scheibendichtungen sowie die Verkleidungsleiste sorgen für überdurchschnittliche Dichtheitsparameter der Konstruktion und gewährleisten gleichzeitig eine problemlose und einfache Montage der Füllung.

Die technischen Möglichkeiten im Bereich der Beschläge ist ein weiterer Vorteil der Dachfenster des Systems MB-RW. Um den Herstellungsprozess zu vereinfachen, wurden spezielle Scharniere entwickelt, die in der Schlussphase der Ausführung der Konstruktion montiert werden können. Um größere Abmessungen der Fenster zu ermöglichen, können die Profile mit umlaufenden Standardbeschlägen versehen werden, ohne dass darunter die Dichtheit der gesamten Konstruktion leidet. Dadurch ist ebenfalls die Ausführung von Fenstern möglich, die von Hand mithilfe einer Klinke geöffnet werden können. Gleichzeitig bietet das System die Möglichkeit der Montage einer großen Auswahl von Elektromotoren verschiedener Hersteller, wodurch die Fenster des Systems MB-RW in Systemen einer natürlichen Gebäudelüftung eingesetzt werden können.

Technische Daten:

Wärmedämmung: Koeffizient Uf ab 1,8 W/(m2K)
Luftdurchlässigkeit – Klasse 4 (1350 Pa); EN 12207
Schlagregendichtheit – E1800; EN 12208
Windwiderstandsfähigkeit – 2,4 kN/m2; EN 12210
Schlagfestigkeit – Klasse 4; EN 1873

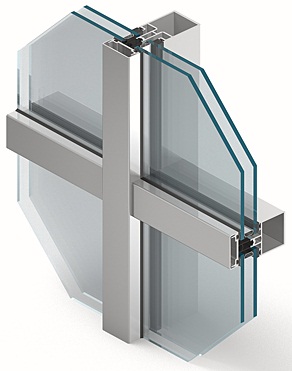

MB-SR50

Architekten und Projektanten können, dank dem vielfältigen Angebot an Profilen, sogar die mutigsten Ideen im Bereich der Glas-Aluminium-Konstruktionen verwirklichen.

Das System ist zur Konstruierung und Ausführung von leichten Vorhangwänden (flache Aufsatz- oder Füllkonstruktionen), und Dächern, Oberlichter und anderer Konstruktionen bestimmt. Die Pfosten- und Riegelform ermöglicht die Erstellung von ästhetischen Fassaden mit sichtbaren, schmalen Teilungslinien, bei gleichzeitiger Sicherung der Beständigkeit und Festigkeit der Konstruktion. Die Profile besitzen zusätzlich noch gerundete Außenecken, die den Fassaden den so genannten „Soft-line-Effekt“ verleihen.

Große Pfosten- und Riegelanzahl, die im System verfügbar sind, gewährleistet den optimalen Aluminiumverbrauch. Dank der Optimierung der Querschnittsform und der Auswahl einer geeigneten Wanddicke, wurden ökonomische Profile erreicht. Bei sehr großen Belastungen, alle Pfosten können zusätzlich im Inneren mit typischen Aluminiumprofilen verstärkt werden, was ihre Festigkeit erhöht. Unkomplizierte Bearbeitung der Profile senkt den Arbeitsaufwand und eliminiert Ausschnitte jeder Art an Pfosten-Seitenflächen.

Verwendung eines durchlaufenden Isoliersteges aus dem Isoliermaterial HPVC und von profilierten Glasdichtungen aus EPDM ermöglicht das Erreichen einer entsprechenden Wärmedämmklasse für die Verglasung nach DIN 4108 RMG 2.1 bis 1. Für die Grundverglasung beträgt der Rahmen-Wärmedurchgangskoeffizient UR=2.21[W/(m2*K], was das Erreichen einer befriedigenden Temperatur auf der Pfosten-Innenseite (~10 °C) und die Begrenzung bis zum Minimum der Tauwasserbildung auf den Aluminiumelementen ermöglichte.

Dank der Sandwichbauweise des Sturz-Brüstungs-Streifens, bei dem unbrennbare Stoffe wie Mineralwolle oder Gipskartonplatten eingesetzt wurden, erreichte man je nach Aufbau die Feuerklassifizierung F0,25(EI15)NRO, F0,5(EI45)NRO. Zur Ausführung der gebrochener im horizontalen und vertikalen Querschnitt Wand wurden spezielle Aufsatzprofile und entsprechend gestaltete Druck- und Deckleisten vorgesehen, was dazu führt, dass die Einschränkungen in der räumlichen Gestaltung des Baukörpers und die Verwendung von speziellen Winkelpfosten entfallen. Das mit dem System mitgelieferte Zubehör, Kragarme und Verbindungsstücke aus Aluminium, mit denen Hilfe die Wand an der Gebäudekonstruktion befestigt wird, sind aus Aluminiumlegierung AlMgSi0,5F22 hergestellt.

Bei Fassaden, die auf dem System MB-SR50 basieren, können Deckleisten mit verschiednen Formen eingesetzt werden. Eine ästhetische Variante der Fassade stellt eine so genannte horizontale und vertikale Linie dar, wo die horizontalen und vertikalen Aufteilungen betont werden. Auf diesem System basieren auch andere Lösungen: „halbstrukturelle“ Fassade MB-SR50 EFEKT, Fassade vom Typ „Industrial”, Konstruktionen, die auf ein Traggerippe aus Holz oder Stahl (MB-SR50 A) aufgesetzt werden. Bei allen diesen Varianten können neben der üblichen Elemente, die man öffnen kann, auch Dachflächen- und Klappflügelfenster, die auf dem System der Strukturalwand MB-SG50 basieren, eingesetzt werden.

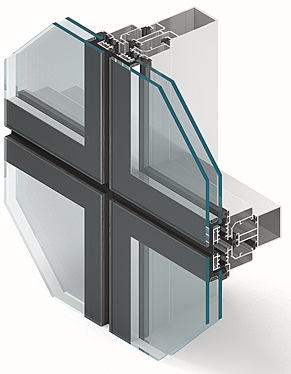

MB-SG50

Das System MB-SG50 ermöglicht Konstruierung und Ausführung von leichten Vorhangwänden (Aufsatz- oder Füllkonstruktionen), Dächern, Oberlichten und ist zur Verwendung im Hochbau bestimmt. Die Wärmeschutzeigenschaften dieses Systems ermöglichen die Klassifizierung dieses Systems zu Materialgruppe RMG 2.1 - 1 nach DIN 4108.

Tragende Konstruktion des Systems basiert auf einem Pfosten-Riegel-Rost aus Aluminium mit einer Profilbreite von 50 mm. Die Riegel werden auf die Pfosten aufgesetzt und befestigt, was die Anwendung von verschiedenen Montageverfahren ermöglicht.

Bemerkungswert ist die Ästhetik und Leichtigkeit der Konstruktion: die Füllungen trennt voneinander die Entfernung von nur 16 mm, die sichtbare Breite der Profile von der Raumseite aus beträgt nur 85 mm. Pfosten und Riegel sind ähnlich wie im System MB-SR50 aufgebaut, was dazu führt, dass die Optik einer Wand von der Raumseite aus in beiden Systemen identisch ist, deswegen können beide Wände nebeneinander in Gebäuden eingesetzt werden. Diese Kompatibilität ermöglicht die Verwendung von identischem oder ähnlichem Zubehör zur Verbindung und Montage der entsprechenden Details und senkt außerdem erheblich die Kosten.

Das System ermöglicht anhaltende oder punktuelle mechanische Sicherung von Außenscheiben und in den Ecken der Verglasung nach individuellen Anforderungen zu verwenden. Zu wichtigen Eigenschaften des Systems MB-SG50 zählt die seitliche Befestigung der Aluminiumrahmen, was die Befestigung von opaken Paneelen am vollen Mauerwerk ermöglicht.

Einzelheiten zu diesem System sind schon in gedruckter Form, als Beilage zum Katalog für Architekten verfügbar; volle Dokumentation zu diesem System befindet sich im Bereich für Geschäftspartner unserer Internetseite.

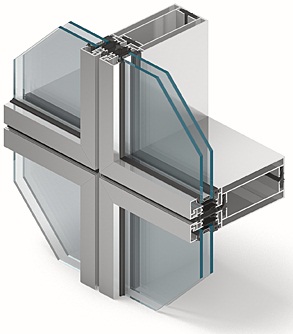

MB-SE75 - Elementfassade

Die Elementfassade in Pfosten-Riegelbauweise MB-SE75 wurde für individuelle Objektlösungen entwickelt, deren Grundanforderungen eine schnelle Montage und Aufgabe auf Außengerüste während der Bauarbeiten sind.

Die Konstruktion der Fassade MB-SE75 besteht aus Elementen, welche am Tragwerk befestigt und miteinander verbunden werden. Die Vorfertigung erfolgt in einer Produktionswerkstatt, wodurch die Qualität des Endprodukts wesentlich erhöht wird. Zu den grundsätzlichen Vorteilen dieser Lösung, welche aus einem solchen technischen Konzept resultieren, sind die wesentlich schnellere Montage vor Ort als es bei den typischen Fassaden in Pfosten-Riegelbauweise üblich ist, durch den Einsatz von komplett verglasten Segmenten sowie eine totale Eliminierung von Außengerüsten, wodurch die Baukosten reduziert werden.

Die Elementfassade erfüllt die höchsten technischen und ästhetischen Anforderungen. Diese Konstruktion zeichnet sich sowohl im Außen- als auch im Innenbereich durch Ansichtsbreiten von 75 mm mit einer schmalen Dehnungsfuge von 9 mm zwischen einzelnen Segmenten aus.

Das System umfasst eine Reihe von Profilen mit der Bautiefe von 85-145 mm für jegliche Festigkeitsanforderungen. Die Füllungen der Fassade MB-SE75 können von 26-42 mm dick sein. Das System zeichnet sich durch eine sehr gute Wärmedämmung der Fassade aus, der Wärmedurchgangskoeffizient Uf für Pfosten und Riegel beträgt je nach ihrer Funktion und ihrem Aufbau von 1,56 bis 2,83 [W/m2K].

Die Konstruktion sichert eine hohe Beständigkeit gegen Wasser- und Luftdurchdringung, wovon folgende Parameter zeugen, die während der Prüfungen des Instituts für Bautechnik erreicht wurden:
• Luftdurchlässigkeit: Klasse AE1200 nach PN-EN 12152:2004
• Schlagregendichtheit: Klasse RE1200 nach PN-EN 12154:2004
• Widerstand gegen Windlast:

•zulässig: 2400[Pa] nach PN-EN13116:2004
•erhöht: 3600[Pa] nach PN-EN13116:2004

• Stoßfestigkeit: Klasse I5/E5 nach PN-EN14019:2004.

Eine Typenvorprüfung (ITT) wurde nach der Produktnorm PN-EN 13830:2005 durchgeführt. In den Systemfassaden MB-SE75 können unterschiedliche öffnende Bauteile eingesetzt werden: Fenster und Türen der Systeme MB-70 oder MB-70HI, Blockfenster der Systeme MB-70US, MB-70US HI oder in der Ausführung MB-70SG, sowie „rahmenlose” nach außen öffnende Klappflügel, die auf dem Structural-Glazing-Fassadensystem MB-SG50 basieren.

Ein flexibles Zusammenwirken einzelner Systembauteile lässt die Konstruktion an objektspezifische Anforderungen optimal anpassen.

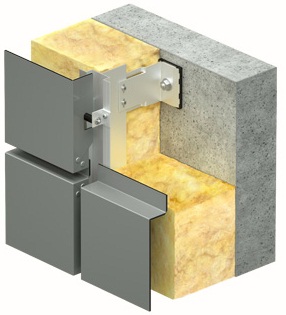

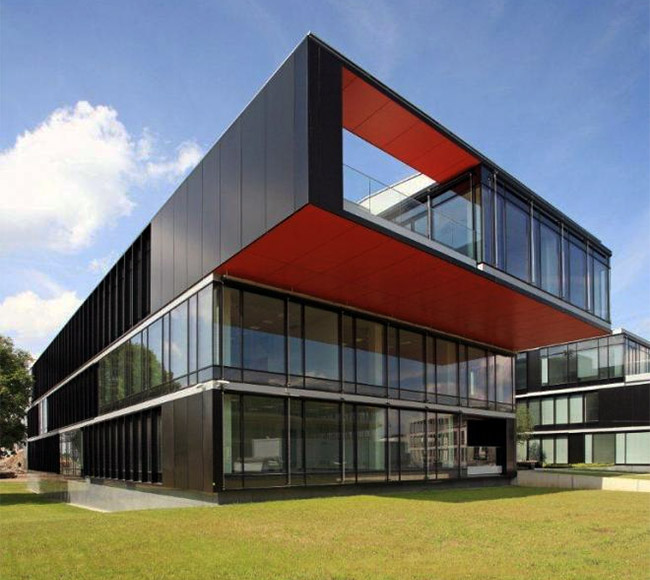

EXTRABOND vorgehängtes, hinterlüftetes Fassadensystem

Das EXTRABOND System zählt zu der Gruppe der vorgehängten Fassaden. Die speziell entworfene Form der Profile und der Paneele ermöglicht einen Druckausgleich zwischen dem äußeren und inneren Teil der Wand und somit eine Neutralisierung der Kräfte, die das Eindringen von Wasser hinter die Fassadenbekleidung bewirken. Die hinterlüftete EXTRABOND Fassade dient zur Ausführung von inneren und äußeren Fassadenbekleidungen und eignet sich hervorragend sowohl für die Montage an neuen sowie an modernisierten Gebäuden, um ihnen ein modernes und ästhetisches Aussehen zu verleihen. Das System setzt sich aus der Fassadenbekleidung aus Aluminium- oder Faserzement-Verbundpaneelen, der Aluminiumkonstruktion und Dämmmaterial zusammen.

Die EXTRABOND Platten sind in einer großen Farbauswahl erhältlich. Im Sortiment sind die Plattentypen EXTRABOND, die sich durch eine lange Lebensdauer und hohe Beständigkeit gegen Witterungseinflüsse sowie EXTRABOND FR erhältlich, die sich zusätzlich durch ihre erhöhte Feuerbeständigkeit auszeichnen - Brandverhaltensklasse B-s1, d0; das Material wurde als feuerhemmend eingestuft.

EXTRABOND ist die ideale Lösung für alle, die ein System suchen, das hervorragende technische Parameter mit ästhetischen Anforderungen vereint.

• Funktionalität und Ästhetik der Extrabond Paneele:
• Die Bleche des Paneels haben eine Stärke von 0,5 mm (Legierung AW-3005) Hohe Beständigkeit gegen Umwelteinflüsse: UV-Strahlung, Korrosion, Abrieb und Graffiti
• Hohe Lebensdauer durch den Einsatz solider, leichter und steifer Materialien – Produktgarantie 20 Jahre
• Einfache und schnelle Montage sowie simple Gestaltung der Fassade Große Farbauswahl und äußerst ästhetische Ausführung der Paneele – vollständig glatte Oberfläche
• Feuerwiderstand, Schalldämmung und hohe Schlagfestigkeit
• Niedriger Wärmedurchgangskoeffizient und hohes Schalldämmmaß
• Umweltschonendes Produkt (Produkt aus unschädlichen, sich zu 100 % zur Wiederverwertung eignenden Materialien)

Die Gruppe der vorgehängten, hinterlüfteten EXTRABOND Fassaden können je nach Größe der Paneele oder der Art der Bekleidung in 3 Typen unterteilt werden:

• EXTRABOND Horizontal (EBH) vorgehängte, hinterlüftete Fassade für Verbundplatten aus Aluminium in horizontaler Anordnung
• EXTRABOND Vertical (EBV) - Plattenkonstruktion in vertikaler Anordnung,
• EXTRABOND T (EBT) - auf die Montage von Faserzementplatten der meisten Hersteller ausgerichtete Konstruktion.

Vorteile des Extrabond-Systems:

• Demontage einer einzelnen Kassette ohne die Demontage der übrigen Kassetten möglich
• Anpassung der Spalten zwischen den Kassetten in einem Bereich von 10 - 20 mm möglich
• Vertikales tragendes Ω-Profil mit sehr gutem Verhältnis von Gewicht zu Festigkeit = Preis
• Universelles Ω-Profil, das durch die Verwendung einer speziellen Halterung (Adapter) in den Systemen MB-EBV und MB-EBH eingesetzt werden kann
• Die gepressten Fassendverankerungen mit hoher Tragfähigkeit ermöglichen eine Verringerung der Anzahl an Verankerungen pro 1 m²
• Wärmedämmende Unterlagen zur Verringerung des nachteiligen Einflusses von Wärmebrücken.
• Fassadenverankerungen mit vertikaler Anpassungsmöglichkeit in einem Bereich von ±12.5 mm
• Die Oberflächen der Profile bestehen aus eloxierten Beschichtungen gemäß den Anforderungen der Qualanod oder aus einer Polyester-Pulverbeschichtung gemäß den Anforderungen der Qualicoat.
